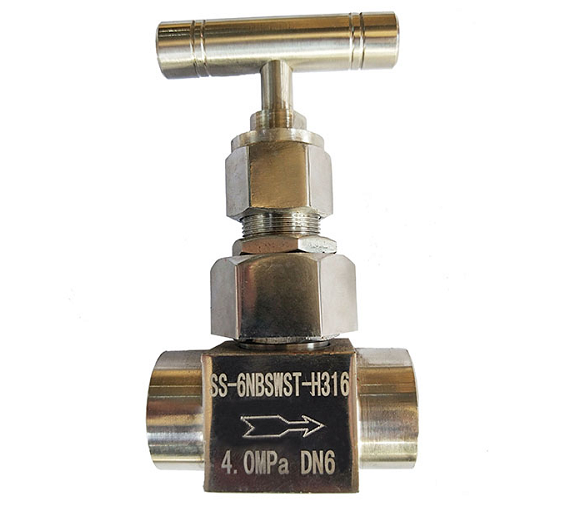

內螺紋針型閥密封性良好，一般用于較小流量，較高壓力的氣體或液體(如蒸汽、油品)介質的密封。該閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種新型連接方式的閥門。
關于針型閥的一切你都知道嗎
內螺紋針型閥主要性能規范
型號 | 公稱壓力 | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度 | 適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
內螺紋針型閥主要外型及連接尺寸
公稱直徑DN(mm) | 管螺紋 | 尺寸 | 重量(Kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
